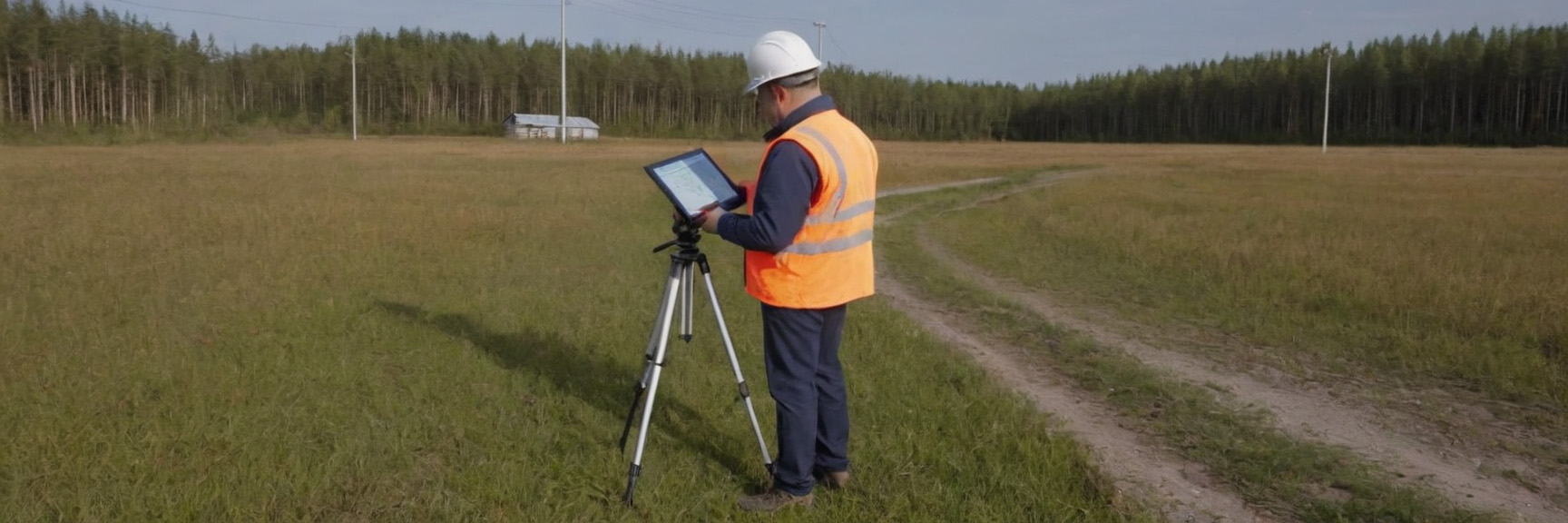

Топосъёмка для подключения электричества — это инженерно-геодезическая работа, необходимая для подготовки схемы электроснабжения участка и выдачи технических условий сетевой организацией. Без корректной топографической основы подключение мощности до 15 кВт либо затягивается на месяцы, либо получает официальный отказ. В этой статье разберемся, какие именно требования предъявляют сетевые организации, что должно быть на топосъёмке и как избежать типичных ошибок.
Зачем сетевым организациям нужна топосъёмка
Топографическая съёмка используется сетевой организацией для анализа существующей инфраструктуры и возможности технологического присоединения. На основании плана определяется ближайшая точка подключения, трасса кабеля и объем работ.
Даже при стандартной категории до 15 кВт без топосъёмки невозможно корректно рассчитать нагрузку и проверить пересечения с другими сетями. Особенно это критично в застроенных районах и коттеджных поселках.
Какой масштаб и формат требуют при подключении 15 кВт
Практически все сетевые организации требуют топосъёмку в масштабе 1:500. Это негласный стандарт, который позволяет отобразить инженерные сети с нужной точностью.
- Масштаб — строго 1:500
- Система координат — МСК региона или местная, согласованная с сетями
- Формат — PDF + DWG (реже DXF)
Что обязательно должно быть на топосъёмке
Основная причина возврата документов — неполный состав информации на плане. Сетевые компании смотрят не на «красоту», а на инженерную полноту.
- Границы земельного участка
- Существующие здания и сооружения
- Опоры ЛЭП, трансформаторные подстанции
- Подземные кабели и охранные зоны
- Проезды, дороги, покрытия
- Рельеф с горизонталями
Нужно ли согласование топосъёмки
В большинстве случаев — да. Топосъёмка подлежит согласованию с балансодержателями инженерных сетей. Минимум — электросети, часто дополнительно газ, связь и водоканал.
Несогласованная топосъёмка может быть формально принята, но на этапе проектирования или подключения её потребуют переделать.
Срок действия топосъёмки для электросетей
Формально нормативного срока нет, но на практике сетевые организации принимают материалы не старше 6–12 месяцев. В зонах активной застройки требования жестче.
Если на участке или рядом велись работы — старую съёмку отклонят без обсуждений.
Сколько стоит и сколько делается
| Параметр | Значение |
|---|---|
| Стоимость | от 12 000 до 25 000 ₽ |
| Сроки | 2–5 рабочих дней |
| Согласование | от 5 до 20 дней |
Типичные ошибки при заказе топосъёмки
- Заказ «для себя», а не под требования сетей
- Отсутствие подземных коммуникаций
- Неверная система координат
- Устаревшие данные
Для подключения электричества 15 кВт важно заказывать топосъёмку для инженерных сетей, а не универсальный план. Компания KU-GROUP выполняет топографическую съёмку в Санкт-Петербурге и Ленинградской области с учетом реальных требований сетевых организаций. Если нужна консультация — свяжитесь с нами и сэкономьте время на согласованиях.
